產品應用:
耐震壓力表主要用于冶金、電力、石油、化工、輕 工、機械等工業部門的壓力檢測。壓力表依靠內部充灌阻尼油和配套緩沖裝置等措施,具有良好的耐震性能。適用于被測介質的壓力有強烈脈沖變化或壓力沖
擊和在生產工藝中經常突然卸荷的場合,以及環境震動較大的場所。儀表能測氣體、液體脈動壓力的平均值,以克服介質強烈脈沖及環境震動對儀表帶來的損害,確保讀數的準確性。
精確度等級:2.5、1.6級。
測量范圍:0-0.1~0-100MPa, -0.1-0,-0.1-2.4MPa。
耐震壓力表適用于環境劇烈振動場所,可耐受介質脈動,沖擊及突然卸荷,儀表指示穩定清晰。廣泛應用于機械,石油、化工、冶金、礦山、電力等部門,測量對銅和銅合金無腐蝕性介質的壓力。
由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。
耐震壓力表外殼為氣密型結構,能有效地保護內部機件免受環境影響和污穢侵入。
耐震壓力表在外殼內填充阻尼液(一般為硅油或甘油)的儀表,能夠抗工作環境振動和減少介質壓力的脈動影響。
型號 | 結構形式 | 精確度% | 測量范圍 MPa |
YTN-50Z | 軸向無邊 | ±2.5 | 0~0.16;0~0.25;0~0.4;0~0.6;0~1.00~1.6;0~2.5;0~4;0~6;0~10; 0~16;0~25;0~40;0~60;0~10 |
YTN-60 | 徑向無邊 | ±2.5 | |
YTN-60T | 徑向帶后邊 | ±2.5 | |
YTN-60Z | 軸向無邊 | ±2.5 | |
YTN-60ZT | 軸向帶前邊 | ±2.5 | |
YTN-100 | 徑向無邊 | ±1.6 | -0.1~0;-0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9-0.1~1.5;-0.1~2.4;0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1.60~2.5;0~4.0;0~6.0;0~10;0~160~25;0~40;0~60;0~100 |
YTN-100T | 徑向帶后邊 | ±1.6 | |
YTN-100Z | 軸向無邊 | ±1.6 | |
YTN-100ZT | 軸向帶前邊 | ±1.6 | |
YTN-150 | 徑向無邊 | ±1.6 | |
YTN-150T | 徑向帶后邊 | ±1.6 | |
YTN-150Z | 軸向無邊 | ±1.6 | |
YTN-150ZT | 軸向帶前邊 | ±1.6 | |
注:軸向可按要求帶方形前邊。 |
使用工作溫度:-5℃~55℃;-25℃~55℃
相對溫度≤85%
使用工作環境振動頻率不大于25Hz,振幅不大于1mm
儀表執行標準:JB/T6804-2006
防護等級:IP65
重量:0.25kg (Y-50)
0.4Kg(Y-60)
0.585Kg(Y-75)
0.89Kg(Y-100)
0.95kg (Y-150)

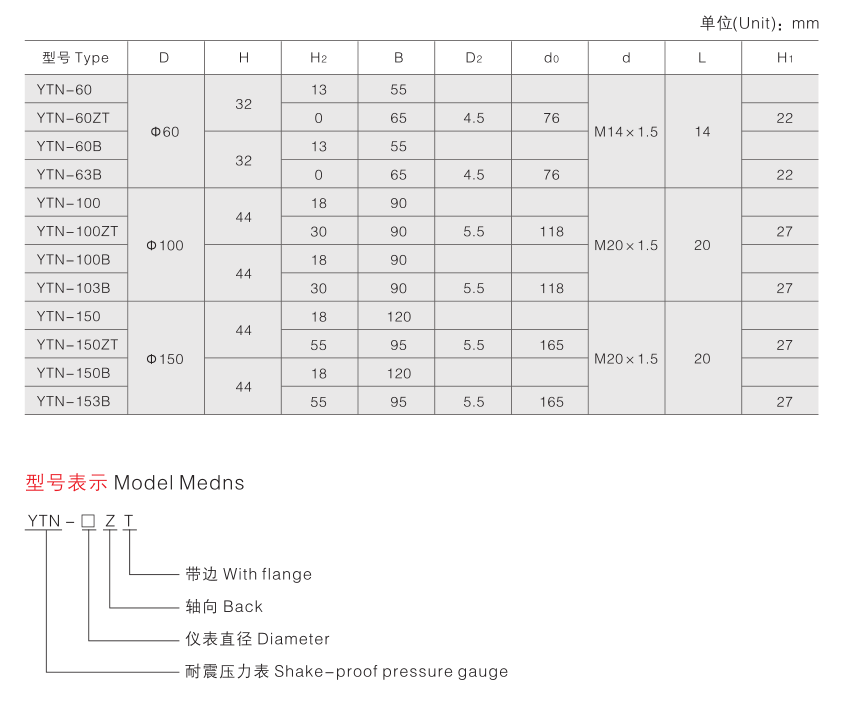

型號 | 外形尺寸 mm | ||||||
A | B | C | D | d | d0 | G/Rc | |
YTN-50Z | 29 | 24 | 24 | 0 | 50 | / | 14×1.5 |
YTN-60 | 31 | 32 | 32 | 14 | 60 | / | |
YTN-60T | 31 | 32 | 32 | 15 | 75 | 3.4 | |
YTN-60Z | 30 | 32 | 32 | 0 | / | / | |
YTN-60ZT | 30 | 32 | 32 | 0 | 75 | 3.4 | |
YTN-100 | 44 | 45 | 45 | 18 | 100 | / | 20×1.5 |
YTN-100T | 44 | 46 | 46 | 19 | 118 | 5.5 | |
YTN-100Z | 43 | 45 | 45 | 34 | / | / | |
YTN-100ZT | 43 | 45 | 45 | 44 | 118 | 5.5 | |
YTN-150 | 50 | 47 | 47 | 19 | 149 | / | 20×1.5 |
YTN-150T | 50 | 48 | 48 | 20 | 165 | 5.5 | |
YTN-150Z | 51 | 47 | 47 | 55 | / | / | |
YTN-150ZT | 51 | 47 | 47 | 55 | 165 | 5.5 | |
注:連接螺紋可按要求訂貨. |
1. 儀表使用環境溫度為-40~70℃,相對濕度不大于80%,如偏離正常使用溫度20±5℃時,須計入溫度附加誤差。
2. 儀表必須垂直安裝,力求與測定點保持同一水平,如相差過高計入液柱所引起的附加誤差,測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞,以免影響防爆性能。
3. 儀表正常使用的測量范圍:在靜壓下不超過測量上限的3/4,在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量最低都不應低于下限的1/3,測量真空時真空部分全部使用。
4. 使用時如遇到儀表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修,或聯系生產廠家維修。
5. 儀表應避免震動和碰撞,以免損壞。
6. 訂貨時請注明:儀表型號及名稱;儀表的測量范圍;儀表的精度等級偏離正包裝要求和其它。
7. 根據用戶使用要求進行特殊設計。
1. 黃銅/青銅、測量更大的壓力范圍:黃銅/合金鋼、黃銅/316不銹鋼
2. 316不銹鋼/合金鋼
3. 316不銹鋼
